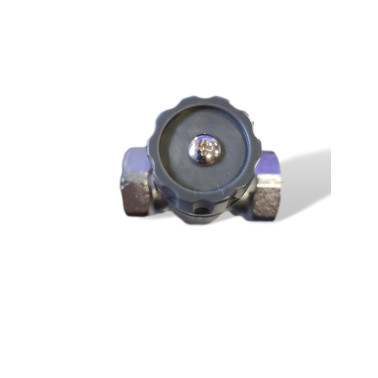

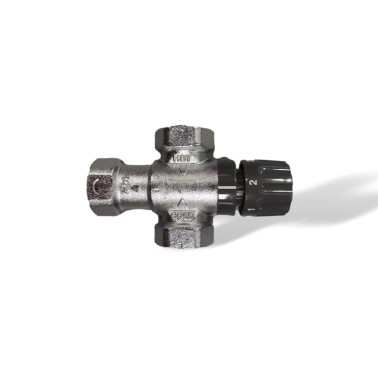

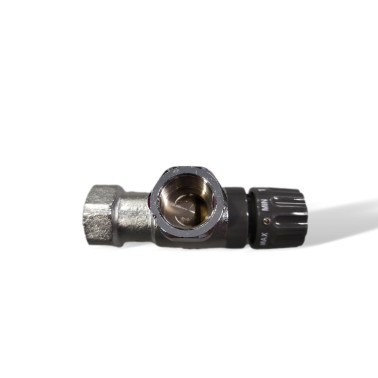

Mitigeur thermostatique
Le robinet thermostatique permet de distribuer de l'eau chaude sanitaire à température constante et de réaliser une économie d'eau considérable. Il peut être relié à des générateurs d'eau chaude à accumulation de n'importe quel genre à gaz ou fioul. Le corps du mitigeur est entièrement chromé et l'étanchéité est garantie par des joints toriques.

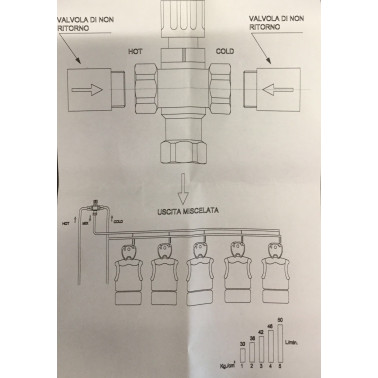

Ref : MONOL'élément thermosensible est protégé par un dispositif de protection. La manette de réglage est munie d'un mécanisme de blocage pour éviter les altérations. Pour une installation correcte du mitigeur, il est nécessaire de respecter les entrées de l'eau froideet chaude. En outre il faut egalement installer les clapets anti-retour demandé par le type d'installation. Les causes possibles du mauvais fonctionnement peuvenet être représentées par la présence de corps étrangers ( qui doivent être enlevés sans érafler les surfaces métalliques) ou par la rupture de l'élément thermosensible qu'il faudra alors changer.
Taraudage:
Le mitigeur est taraudé en usine, en utilisant de l'eau froide à 15°C, chaude à 65°C, de façon à ce que les chiffres imprimés sur la manette correspondent à la température du tableau ci dessous
Si en condition d'exercice réel la température est sensiblement différente, il est opportun d'effectuer un nouveau taraudage de la façon suivante: Tourner la manette de réglage jusqu'à l'obtention de la température de l'eau mélangée à 40°C pour le thermostatique. Enlever la vis de fixation, desenfiler la manette. Remettre cette dernière en faisant coincider la position 3 avec l'index blanc puis revisser.
Min | 1 | 2 | 3 | 4 | 5 | Max | |
Temp°C | 17 | 30 | 35 | 40 | 50 | 60 | 65 |
Données techniques:
Pression d'exercice maximum: 10 bar
Pression maximum conseillée: 5 bar
Pression minimum conseillée: 1 bar
Pression différentielle maximum: 3 bar
Température maximum de l'eau chaude d'alimention: inf 90°
Plage de réglage: 30°-70°C
Si la température d'alimentation est supérieure à 65° dans la position Max, on obtient la température approximative de l'arrivée d'eau.
